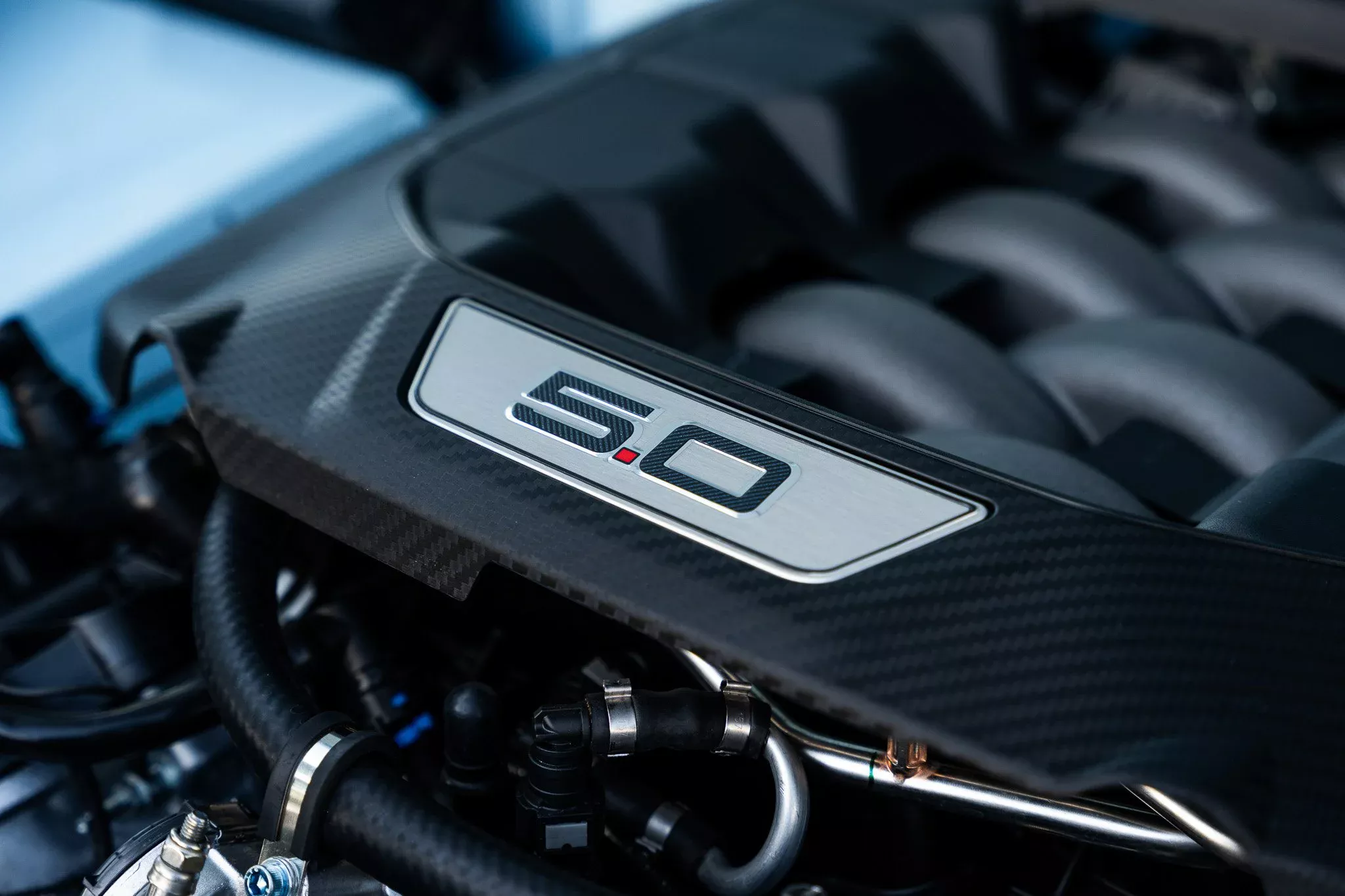

Capacitatea cilindrică — denumită frecvent în limbaj cotidian „cilindree”, „litraj” sau „motorizare” — este unul dintre primii parametri consultați atunci când analizăm fișa tehnică a unui automobil. Fie că vorbim despre un motor economic de numai un litru în trei cilindri sau despre o unitate masivă V8 de 4.4 litri, această cifră exprimă dimensiunea spațiului de lucru din interiorul propulsorului.

Cu toate acestea, pentru mulți conducători auto începători, modul în care se calculează exact această valoare rămâne un mister. De ce un motor numit comercial „de 2.0 litri”, dar are în realitate 1995 sau 1998 cm³? De unde se măsoară mai exact acest volum și ce legătură există între pistoane, cursă și camera de ardere?

În acest articol încercăm să răspundem la acestea și alte întrebări.

Arhitectura internă a motorului: Componentele care definesc volumul

Pentru a înțelege de unde provine volumul util, trebuie să analizăm ce se întâmplă în interiorul blocului motor. Un motor cu ardere internă cu pistoane funcționează prin transformarea energiei chimice a combustibilului în energie mecanică. Această transformare are loc în camere cilindrice închise, numite simplu – cilindri.

În interiorul fiecărui cilindru se deplasează un piston, conectat prin intermediul unei biele la arborele cotit (vilbrochen). Atunci când combustibilul arde, gazele rezultate se extind și împing pistonul în jos. Mișcarea liniară de sus în jos a pistonului este transformată de biela și arborele cotit într-o mișcare de rotație care ajunge ulterior la roțile mașinii.

Cilindreea nu reprezintă volumul exterior al blocului motor și nici dimensiunea totală a pieselor din metal, ci măsoară exclusiv spațiul interior disponibil în care pistoanele își execută mișcarea de pompaj.

Punctul Mort Superior și Punctul Mort Inferior: Limitele fizice ale cursei

Pistonul nu se deplasează la nesfârșit în interiorul cilindrului, ci variază între două limite fizice fixe, stabilite de geometria mecanismului bielă-manivelă:

• Punctul Mort Superior (PMS): Poziția extremă cea mai înaltă pe care o poate atinge capul pistonului în interiorul cilindrului.
• Punctul Mort Inferior (PMI): Poziția extremă cea mai joasă pe care o atinge pistonul în timpul coborârii sale.

Distanța directă dintre Punctul Mort Superior și Punctul Mort Inferior poartă numele de cursă a pistonului (notată de obicei cu litera s și măsurată în milimetri).

Cea de-a doua dimensiune esențială este alezajul (notat cu litera d), care reprezintă diametrul interior al cilindrului, măsurat tot în milimetri. Aceste două dimensiuni fizice — alezajul și cursa — constituie amprenta geometrică fundamentală a oricărui motor cu ardere internă.

Formula matematică: Cum se calculează capacitatea cilindrică unitară

Spațiul măturat de piston în deplasarea sa de la PMI la PMS reprezintă capacitatea cilindrică unitară sau volumul util al unui singur cilindru (V_u). Din punct de vedere geometric, acest spațiu este un cilindru perfect, iar volumul său se calculează folosind formula matematică standard pentru volumul unui corp cilindric:

Unde:

• π (Pi) este constanta matematică (aproximativ 3,14159);
• d este alezajul (diametrul cilindrului);
• s este cursa pistonului (distanța dintre PMI și PMS).

Dacă introducem alezajul și cursa exprimate în centimetri, vom obține volumul unitar direct în centimetri cubi (cm³ sau cc). Dacă dimensiunile sunt exprimate în milimetri, rezultatul obținut în milimetri cubi se împarte la 1000 pentru a fi transformat în centimetri cubi.

Calculul capacității cilindrice totale a motorului

Pentru a afla capacitatea cilindrică totală a automobilului (V_t), volumul obținut pentru un singur cilindru V_u se înmulțește direct cu numărul total de cilindri ai motorului (N):

Să luăm un exemplu concret pentru a înțelege mai ușor: un motor cu patru cilindri în linie are un alezaj (d) de 82 mm (8.2 cm) și o cursă (s) de 94.6 mm (9.46 cm).

Aplicând formula pentru un singur cilindru:

• Raza cilindrului este 8.2 : 2 = 4.1 cm
• Suprafața bazei este π × 4.1² ≈ 3,14159 × 16,81 ≈ 52,81 cm²
• Volumul unitar V_u = 52,81 × 9,46 ≈ 499,58 cm³

Înmulțind acest volum util unitar cu cei patru cilindri ai motorului (499,58 × 4), obținem o capacitate cilindrică totală exactă de 1998,32 cm³.

De ce numărul din certificatul de înmatriculare nu este niciodată un număr rotund?

Așa cum se observă în calculul de mai sus, valoarea matematică rezultată în urma măsurătorilor tehnice rareori este un număr rotund fix (cum ar fi exact 2000 cm³). Producătorii auto folosesc însă rotunjiri comerciale pentru a simplifica denumirile modelelor în pliantele de promovare și pe ecranele mașinilor.

Dacă un motor are o capacitate cilindrică reală de 1995 sau 1998 cm³, producătorul îl va încadra în categoria comercială de „2.0 litri” (deoarece un litru este egal cu 1000 cm³). De asemenea, un motor de 1598 cm³ va fi etichetat drept „1.6 litri”, iar unul de 1248 cm³ poate fi promovat drept „1.2 litri” sau „1.3 litri”.

Această diferență dintre cilindreea reală din cartea tehnică și litrajul comercial este importantă și la calcularea impozitelor auto sau a asigurărilor, unde autoritățile fiscale iau în calcul numărul exact de centimetri cubi menționat în documentele oficiale ale mașinii.

Volumul camerei de ardere și raportul de compresie

O greșeală frecventă făcută de șoferii novici este presupunerea că în interiorul cilindrului nu mai rămâne niciun spațiu atunci când pistonul ajunge la cel mai înalt punct (PMS). În realitate, deasupra pistonului trebuie să existe întotdeauna un spațiu liber minim, numit volumul camerei de ardere (V_c).

În acest spațiu minuscul rămas liber la PMS este comprimat amestecul de aer și combustibil înainte ca bujia să producă scânteia (la benzinar) sau înainte de injectarea motorinei (la diesel). Volumul total al cilindrului (V_total) este format din suma dintre volumul util măturat de piston (V_u) și volumul camerei de ardere (V_c):

Raportul dintre volumul total și volumul camerei de ardere definește un alt termen tehnic crucial: raportul de compresie. Dacă un motor are un raport de compresie de 10:1, acest lucru înseamnă că amestecul din cilindru este comprimat de zece ori mai mult decât spațiul său inițial înainte de ardere.

Proporțiile cilindrului: Motoare pătrate, super-pătrate și cu o cursă lungă

Relația dimensională dintre alezaj și cursă influențează în mod direct caracterul și comportamentul dinamic al unui motor auto:

• Motor pătrat: Alezajul este egal cu cursa (d = s). Oferă un echilibru optim între cuplul la turații joase și puterea la turații înalte.
• Motor super-pătrat (super-pătrat/scurtă cursă): Alezajul este mai mare decât cursa (d > s). Pistoanele au o cursă mai scurtă de parcurs, ceea ce permite motorului să urce foarte rapid în turații înalte. Acest format este utilizat la mașinile de curse și supercaruri.
• Motor sub-pătrat (cursă lungă): Cursa este mai mare decât alezajul (s > d). Pistonul parcurge o distanță mai lungă, generând un cuplu motor generos la turații joase. Este configurația preferată pentru majoritatea mașinilor moderne de stradă și pentru motoarele diesel, unde eficiența energetică și forța la plecarea de pe loc sunt prioritare.

Motor pătrat?…. Nu este o simplă descriere stilistică, ci un termen tehnic ingineresc oficial folosit în construcția motoarelor! Dacă ai tăia cilindrul pe verticală și l-ai privi din profil (ca într-o secțiune/desen tehnic):

• Lățimea spațiului de lucru este diametrul (alezajul d).
• Înălțimea spațiului de lucru este distanța parcursă de piston (cursa s).

Când lățimea este egală cu înălțimea (d = s), forma geometrică a acelei secțiuni din profil este un pătrat perfect.

Tendințele moderne: Arhitectura modulară de 500 cm³ per cilindru

În industria auto contemporană, majoritatea marilor constructori au trecut la standardizarea cilindreei unitare. Studiile inginerești au demonstrat că un volum util de aproximativ 500 cm³ per cilindru oferă cel mai bun raport între eficiența termică, reducerea frecărilor interne și optimizarea emisiilor poluante.

Din acest motiv, multe familii moderne de motoare modulare sunt construite prin adăugarea sau eliminarea de cilindri identici de jumătate de litru. De exemplu:

• Trei cilindri × 500 cm³ = motor de 1.5 litri
• Patru cilindri × 500 cm³ = motor de 2.0 litri
• Șase cilindri × 500 cm³ = motor de 3.0 litri

Prin înțelegerea acestor principii simple de geometrie și fizică, modul în care funcționează și se măsoară inima oricărui automobil devine limpede chiar și pentru cei care fac primii pași în lumea auto.
