Как были устроены первые автомобили?

Субтильного вида сооружение на трех колесах, по-немецки тяжеловесно наименованное Benz Patent-Motorwagen, появилось в далеком 1885 году. Работая над машиной, Карл Бенц целенаправленно создавал коммерческий проект — имелось в виду, что она должна стать популярным товаром. Прошедшие с той поры 130 лет подтвердили, что великий немецкий механик имел и недюжинное предпринимательское чутье. Но чтобы утлая самобеглая коляска превратилась в пригодный для всеобщего использования транспорт, конструкторам предстояло сделать еще немало — пользоваться первым автомобилем было нелегко.

Свой бизнес Карл Бенц начинал с небольшой велосипедной мастерской Benz & Company Rheinische Gasmotoren-Fabrik (позже переименована в Benz & Cie), которая в 1883 году принялась за серийное производство ДВС для сельского хозяйства и промышленности. А в 1885 году немецкий изобретатель получил самый важный в его жизни патент № 37435 на автомобиль, который получил имя Benz Patent-Motorwagen (чаще встречается сокращенное название — Motorwagen).

А начался первый автомобиль с мотора. По воспоминаниям самого конструктора, создание его первого автомобильного двигателя — четырехтактного одноцилиндрового агрегата — велось шесть лет. Поначалу Карл Бенц не имел право официально использовать свою разработку, так как подобная конструкция всё еще была защищена патентом Николауса Отто, изобретателя двигателя внутреннего сгорания. В 1878 году, в предновогодний день 31 декабря, по истечении срока патента Отто, Бенц сумел запатентовать бензиновый мотор с зажиганием от искры на свое имя.

От создания первого бенцевского мотора до работоспособного автомобиля прошло около семи лет. За это время конструктор запатентовал систему зажигания с батареей в качестве источника энергии и искровую свечу зажигания, также были запатентованы сцепление и коробка передач, которые нашли применение на следующих моделях Бенца.

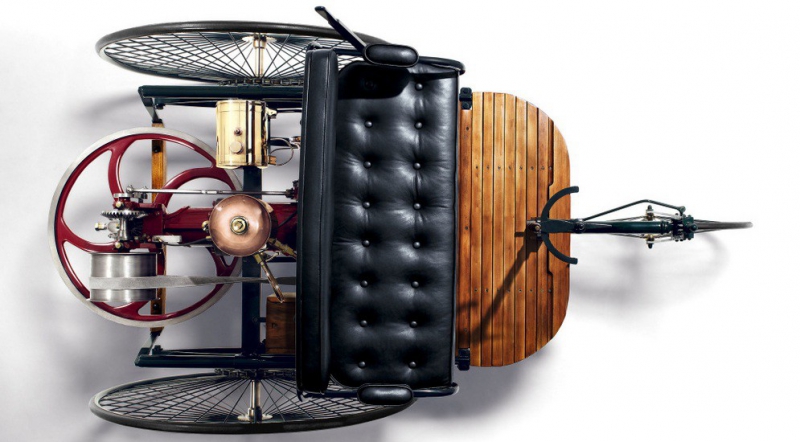

Первый Benz представлял собой трехколесное транспортное средство со стальной трубчатой рамой. На нее крепилось деревянное подобие открытого кузова, где размещался водитель и один пассажир. Общий диван, обитый натуральной кожей, имел спинку и собственную подвеску в виде цилиндрических пружин и эластичных рычагов, выполняющих роль рессор.

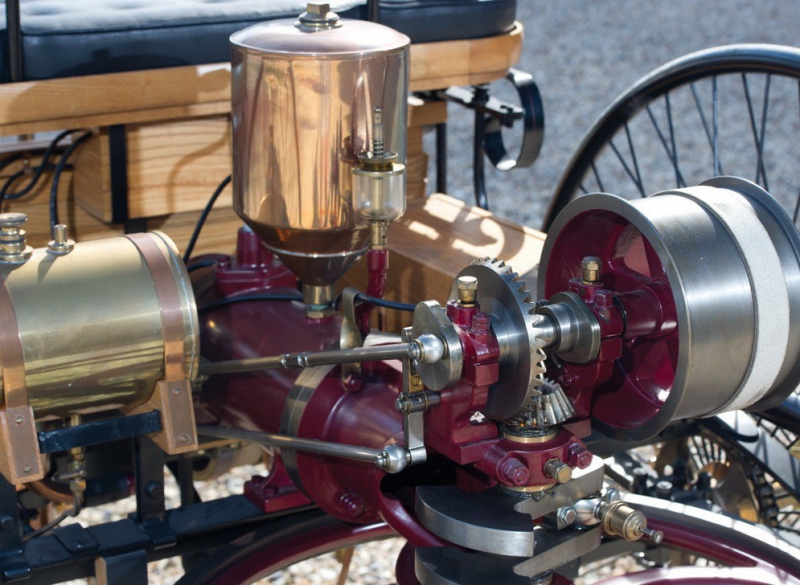

Как мы уже сказали, на Motorwagen устанавливался одноцилиндровый четырехтактный бензиновый двигатель мощностью 0,85 л. с. Охлаждение у мотора было водяное, но весьма специфичное. Циркуляции воды не было, она, подаваемая в рубашку цилиндра из специальной емкости, лишь орошала горячие внешние стенки цилиндра и затем испарялась. Естественно, воду приходилось доливать едва ли не чаще, чем бензин, — каждые несколько километров.

Система смазки также была до неприличия простой — масло с нескольких масленок элементарно капало на трущиеся детали силового агрегата.

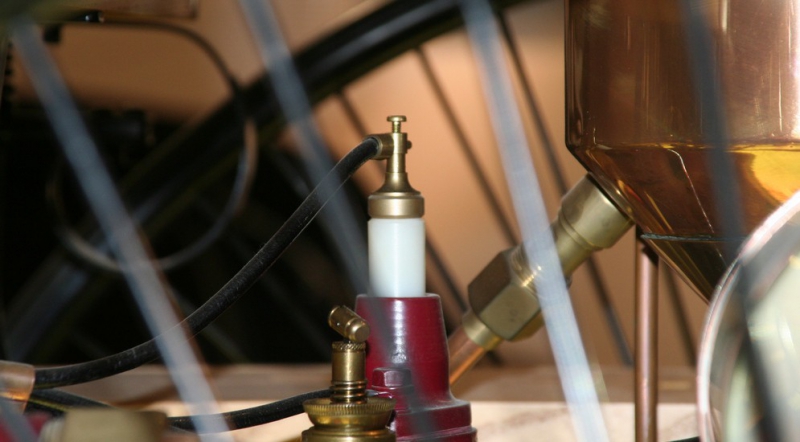

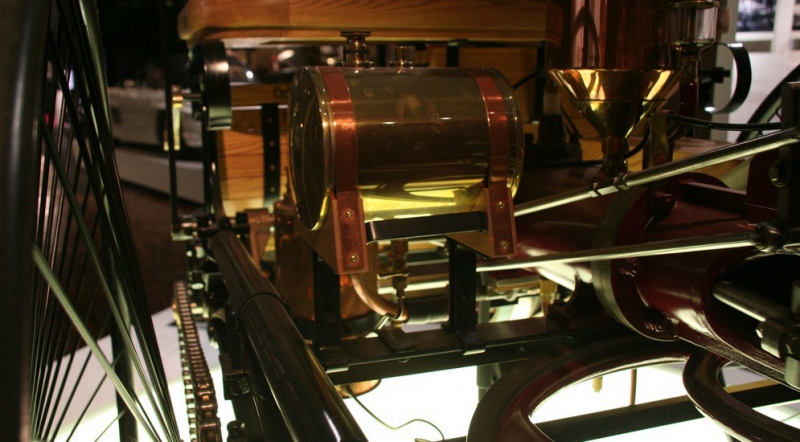

Топливная система состояла из небольшого бензобака и карбюратора испарительного типа. Последний представлял собой цилиндрическую емкость с волокнами ветоши на дне. На нее самотеком подавался бензин, который тут же испарялся. Поднимающиеся вверх пары подхватывались потоком воздуха, засасываемого в цилиндр, и образовавшаяся таким образом топливная смесь уносилась в камеру сгорания. Роль дроссельной заслонки исполнял расположенный спереди под сиденьем водителя кран, регулирующий подачу воздуха во впускной трубопровод.

Воспламенялась рабочая смесь искровой свечой с платиновыми электродами, внешне, кстати, очень похожей на современные свечи. Высокое напряжение на свечу подавалось индукционной катушкой Румкорфа, которая в модернизированном виде является основной частью системы зажигания и теперешних карбюраторных ДВС. Тогдашний аналог трамблера, который определял момент зажигания, приводился в движение специальным кулачком на промежуточном валу. Генератора не было — источником тока служила только аккумуляторная батарея, которую перед поездкой нужно было зарядить.

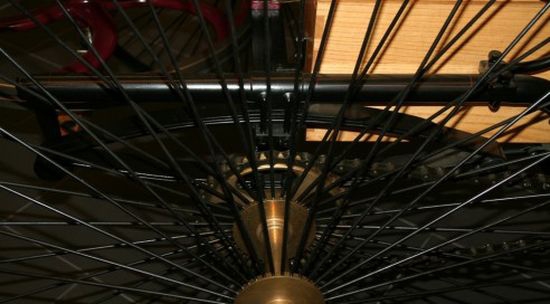

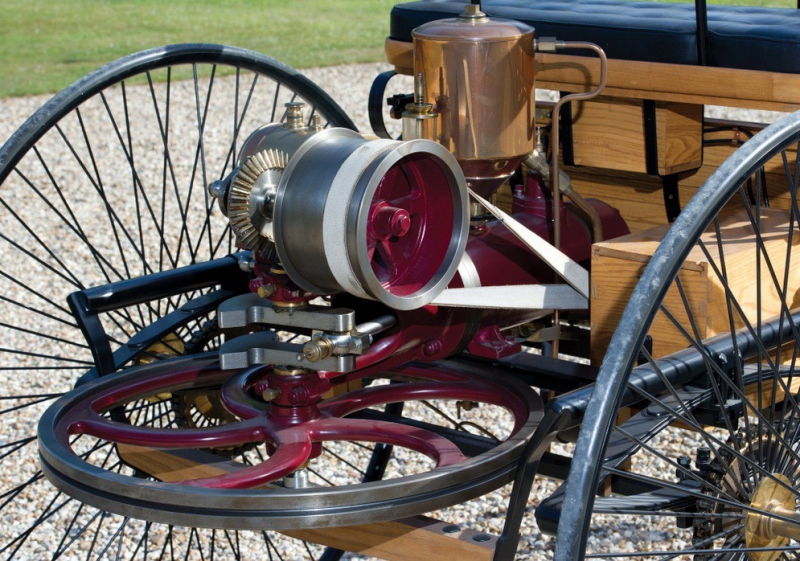

Крутящий момент от двигателя передавался на ведущие задние колеса через ременную и шестеренчатые передачи. Сначала с вертикального коленвала поток мощности через открытый конический редуктор направлялся на горизонтальный промежуточный вал, несший на себе шкив ременной главной передачи (и попутно — кулачки привода клапанов ГРМ и трамблера). На расположенный под полом кузова ведомый шкив ременной передачи (он же корпус дифференциала и тормозной барабан) момент передавался кожаным ремнем, закрученным по принципу ленты Мебиуса — работали одновременно две его поверхности. От спрятанного в шкиве дифференциала момент уходил на две колесные полуоси, с которых к колесам мощность передавалась парой “индивидуальных” цепей. Бенц отмечал, что ресурса тогдашних цепей ему хватало немногим больше чем на 100 км пробега.

Коробки передач у Motorwagen, как видите, еще не было. За размыкание колес и двигателя отвечало нехитрое устройство, управляемое рычагом, можно сказать, “предок” сцепления.

Руль в современном понимании слова у Motorwagen отсутствовал. Его роль выполнял рычаг с деревянной рукояткой на конце. Рулевой механизм, действующий по схеме шестерня-зубчатая рейка (практически так же, как сегодня!), управлял единственным передним колесом. Подвеска была только на задней оси в виде двух эллиптических рессор, установленных продольно по отношению к кузову. Спицованные колеса оборачивались в резиновые обода из цельнолитого каучука.

Как же выглядел процесс управления этим конструктивно простым аппаратом? Перед поездкой шофер наливал воду в бачок для охлаждения, бензин в емкость возле карбюратора, масло в масленки. Чтобы завести авто, нужно было раскрутить рукой горизонтальный маховик, предварительно уменьшив вышеупомянутым краником под сиденьем водителя подачу воздуха в карбюратор (аналог педали акселератора). Когда двигатель завелся, шофер усаживался на диван и возвращал краник подачи воздуха в нормальное положение. Длинным рычагом возле сидения драйвер снимался с тормоза, освобождая заторможенный специальной лентой ведомый барабан. Подвинув дальше тот же рычаг, водитель переходил с “нейтрали” на единственную переднюю передачу, смещая приводной кожаный ремень со свободно вращающейся части ведомого шкива на часть, связанную с корпусом дифференциала. Автомобиль приходил в движение.

Когда водитель самодвижущегося экипажа хотел притормозить, он тянул за тот же рычаг, смещая приводной ремень назад на свободно вращающуюся часть шкива, переводя трансмиссию в “нейтраль”. Если шофер желал полной остановки, то он тянул рычаг еще дальше и приводил в действие ленточный тормоз, который замедлял барабан, а с ним и всю машину.

Вторым автомобилем конструктора стал Benz Patent Motor-Wagen Nummer 2, отличавшийся от первенца доработанным силовым агрегатом. Объем двигателя вырос с 0,95 до 1,5 литра, а мощность увеличилась с 0,85 до 1,5 л.с. Третий экземпляр получил складную крышу, полноценный отдельный бензобак, эжекционный карбюратор привычного для нас типа (с диффузором и поплавковой камерой), двухступенчатую коробку передач, увеличенную на 12 см колесную базу.

В 1893 году появился первый четырехколесный Benz, а еще через год продукция немецкой фабрики впервые приняла участие в гонках. В 1895 году появились первые грузовик и автобус.

Развитие марки в неспокойном ХХ веке — это уже совсем другая история, а с третьим по счету Motorwagen связывают историю, ставшую хрестоматийной. О ней Карл Бенц поведал в своих мемуарах.

Как пишет автор, в 1888 году жена конструктора Берта Бенц, прихватив с собой сыновей, отважилась на самостоятельный пробег, да еще и втайне от мужа. Первая женщина-водитель запланировала и совершила поездку от города Мангейм в Пфорцхайм, расстояние между которыми составляло 106 км. Первый в автомобильной истории пробег не обошелся без неприятностей. Так, около городка Брухзаль на машине истерся и лопнул кожаный приводной ремень. Берта не растерялась и обратилась к местному сапожнику, который наложил латку и установил на место вышедшую из строя деталь (тогда ремни еще не перешли в разряд одноразовых “расходников”, это случилось два десятилетия спустя). По пути путешественникам попался подъем, который автомобиль с тремя пассажирами на борту преодолеть не мог. Тогда за руль посадили младшего Бенца, а старший сын с мамой вытолкали повозку на холм. Надо сказать, что Берта Бенц отличилась недюжинной технической смекалкой. В дороге пробило изоляцию электрического провода зажигания. Для ее замены послужила обычная женская подвязка. Из-за низкого качества топлива на маршруте забивалась топливная магистраль, ее женщина якобы прочищала булавкой со шляпы. В качестве топливных заправок супруга изобретателя использовала аптеки, в которых лигроин продавался как лекарство от кожных хворей.

Как видите, привычный на сегодняшний день 100-километровый автопробег оборачивался для шофера целым приключением. На протяжении последующего столетия инженеры неустанно работали над упрощением обслуживания машины.
